router je aktivní - viz Editace routeru
	router je neaktivní
	router je v režimu monitorování - viz Editace routeru
	chyba v komunikaci s routerem

Reboot routeru MikroTik
Provede restart routeru, i když je v režimu monitorování. Je nutné mít oprávnění Master admin. I při ztrátě spojení přes SSH je možné router restartovat přes API.



Update konfigurace routeru
Aktualizuje konfiguraci routeru

Číst dál...



Nouzový režim na routeru
Při aktivování nouzového režimu můžete nastavit % původní rychlosti u klientů a zároveň zahrnout i závislé routery (Využívá se nastavení podřízených routerů pro Nagios). Při zrušení nouzového režimu je potřeba opět políčko Zahrnout závislé routery označit, aby se původní rychlost nastavila i na podřízených routerech. Nouzový režim lze využít např. při výpadku páteřní linky, kdy je provoz přesměrován přes pomalejší linku a je potřeba snížit rychlost, aby spoj byl schopný provoz zvládnout. Lze použít i opačně, tzn. zvýšit rychlost.



Otestovat spojení na router
Viz výše

Queue trees

Ve většině případů si systém nastaví queue tree sám. Zde se jedná o speciální queue tree, ve které je zákazník zařazen. Tu je třeba definovat na Mikrotiku ručně a poté zadat do ISPadmin a otestovat. Výběr QT je možný pouze v případě, že je nastavená agregace 1:1, jinak se výběr speciální QT nezobrazí. Queue tree se nastavuje v Hardware Routery Všechny.

+ Přidání nové queue: Vložte Queue ID, což je identifikátor, který se propíše do MikroTiku, a Popis (poznámka ke Queue).



Přípojné body

Přípojný bod je wireless karta routeru, přes který klient přistupuje do vaší sítě. Nastavení přípojných bodů v Hardware Routery Všechny, Nastavení - Přípojné body.

V globálním nastavení - Nastavení Syst.nastavení Obecné, ID auto_assign_access_point - lze zapnout funkci automatického přiřazení přípojného bodu ke službě internet. Funkce detekuje službu internet, která nemá vyplněný přípojný bod a má zadanou MAC adresu. Ta se vyhledává na všech routrech s definovaným přípojným bodem a aktivní registrací na wifi kartě. Pokud dojde ke shodě, systém jej automaticky přiřadí ke službe internet a zaznamená do logu.

+ Přidání nového přípojného bodu: Vložte SSID (jedinečný identifikátor každého přístupového bodu), Popis (poznámka) a Síťové rozhraní. Umístění přípojného bodu můžete posunutím červeného ukazatele umístit na mapě. Kliknutím na číslo ve sloupci Počet klientů zobrazíte seznam klientů.



Alerty
O alertech zde.



Routované sítě
O routovaných sítích zde.



Virtuální linka
Slouží k vytvoření součtového grafu. Sečte propustnost na více rozhraních a zobrazí jejich celkový průtok jako tzv. virtuální linku. Takto si můžete snadno vytvořit celkový traffic graf pro určitou oblast nebo organizaci s více přípojkami.

Přidat síťové rozhraní
Nadefinujte síťové rozhraní spolu s maximální propustností pro download/upload.



Přidat headend
Jak přidat headend



Přidat zařízení
Jak přidat zařízení



Přidej switch
Jak přidat switch

Přehledné zobrazení všech grafů k příslušnému routeru. Výběr zobrazovaných grafů se nastavuje tlačítkem . Nastavení se ukládá k přihlášenému uživateli. Kliknutím na graf získáte graf denní, týdenní, měsíční a roční.

Zálohy konfigurace routerů
Seznam textových i binárních záloh routeru. Zálohu můžete zobrazit, popř. Uložit.

Číst dál...



Servisní zásahy
Zobrazí obrazovku pro přidání nového úkolu na router.



Zboží ze skladu
Zde je zobrazen seznam zboží přiřazeného k routeru. Červený křížek na začátku řádku značí, že zboží nebylo převedeno do průběžných položek. Kliknutím na zobrazíte detailní informace o zařízení umístěném u klienta spolu s historií pohybu zboží. Kliknutím na zobrazíte stránku, na které můžete zboží přesunout. Kliknutím na můžete zboží přiřadit.

Číst dál...



Fotogalerie
Ke každému routeru můžete uložit fotografie, např. detailu zapojení nebo vzhledu okolí.

Číst dál...



Dokumenty
Zde můžete nahrát dokumenty související s routerem, např. naskenovanou smlouvu o pronájmu místa uložení routeru.

Číst dál...



Plánované antény na routeru
Zde můžete přidávat a prohlížet plánované antény na daném routeru.



Zobrazit na mapě
Zobrazí umístění routeru na http://maps.google.com

Smazání routeru ze systému. Routter nebude možné odstranit, pokud je k němu připojeno nějaké zařízení nebo je na něj navázána jakákoli služba Internet u klienta.

HardwareRouteryVšechny, + Přidání nového routeru nebo Upravit v hlavičce konkrétního routeru

---

Obecné informace

Jméno routeru	Libovolný název, který se bude zobrazovat v hlavičce daného routeru.
Lokalita	Nastavuje se v Nastavení Číselníky Lokality. Geografická skupina, do které jsou zařazeny routery. Lze použít pro města, popř. městské čtvrti, okresy apod. Slouží k zpřehlednění zobrazení routerů. Pokud spravujete více měst či vesnic, můžete použít názvy měst a vesnic. Pokud spravujete jen pár měst, můžete použít názvy městských částí. Je-li Vaše síť velmi rozsáhlá, je vhodnější zvolit rozdělení lokalit na okresy či kraje. Tímto rozdělením si značně zpřehledníte zobrazení routerů v jednotlivých obrazovkách systému. Podle tohoto rozčlenění je také možné filtrovat záznamy a klienty, např. hromadný email a SMS.
POP	Podle nastavení v Nastavení Číselníky POPy
Skupina	Podle nastavení v Nastavení Číselníky Skupiny routerů
GPS	Souřadnice umístění routeru, můžete vepsat nebo vyhledat umístění na mapě ve spodní části obrazovky (posunem červeného ukazatele se automaticky upraví GPS souřadnice).
Adresa	Adresa umístění routeru, možno psát v jakémkoliv formátu.
Popis	Popis routeru, vlastní poznámky. Tento text se zobrazuje při najetí kurzorem na jméno routeru v hlavičce.
Interní ID	Libovolné číslo v rámci interní evidence. Číslo je poté viditelné také v Hardware Routery Router status Routery ve sloupci "interní ID".
	Nadřazené zařízení pro Nagios
Router	Slouží k určení logické topologie pro systém Nagios.
Zařízení	Slouží k určení logické topologie pro systém Nagios. Např. externě připojené zařízení k sledovanému routeru. K tomuto zařízení pak může být připojen i samotný switch.
Oznamovat výpadky pro Nagios	Při zaškrtnutí se na zařízení bude sledovat výpadek pro Nagios. Dále zaškrtnutím vyberte skupinu, které bude zaslána informace o výpadku - viz Nastavení Číselníky Nagios Kontakty.
IP adresa routeru	IP adresa rozhraní, pod kterým router komunikuje s ISPadmin. Při přidávání IP adresy je ihned po vyplnění políčka ve formuláři ověřena proti databázi. Je-li IP adresa již použita, zobrazí se ihned pod políčkem informace, který router má tuto adresu použitou. Formulář je možné uložit i s již použitou IP adresou.
Typ routeru	Určuje typ použitého routeru. Viz podporované typy routerů
QOS provádět na routeru	Zde se uvádí, na kterém routeru bude provozováno QOS(shapování). Můžete nastavit, že se bude provádět lokálně přímo na tomto routeru nebo můžete vybrat router, který to bude pro tento router zabezpečovat. Číst dál...
Queue tree type	Ve většině případů si systém nastaví queue tree sám. Zde se jedná o speciální queue tree, ve které je zákazník zařazen. Tu je třeba definovat na Mikrotiku ručně a poté zadat do ISPadmin a otestovat. Výběr QT je možný pouze v případě, že je nastavená agregace 1:1, jinak se výběr speciální QT nezobrazí. Queue tree se nastavuje v Hardware Routery Všechny. Číst dál...
Router je aktivní	Aktivace nebo deaktivace routeru v systému (v případě poruchy či výměny).
Pouze monitorování routeru	Na router provozovaný v režimu monitorování systém nikdy nepropisuje žádné konfigurace, pouze pasivně vyčítá informace. Číst dál...
Používat API	Nový způsob komunikace s routery MikroTik. Doporučujeme aktivovat toto komunikační rozhraní. Přes rozhraní API je ISPadmin schopen vyčítat mnohem více informací než přes ssh.
Používat DHCP	Jestliže systém zná IP adresu a MAC adresu, je schopen propisovat DHCP leases. Aktivace DHCP serveru a přidělování adres pak systém automaticky propisuje do MikroTiku (DHCP Relay). Při každém updatu routeru se před nahrátím DHCP leases provede vymazání dynamicky přiřazených DHCP leases.
Syslog monitor	Tento přepínač zapíná/vypíná odesílání logů z routeru na server ISPadmin.
Aplikovat pravidla firewallu	Pokud je nastaveno, do konfigurace se propíší všichni klienti zadaní přes ISPadmin a celý rozsah se na konci dropne. Tím je zajištěno, že se na tento router nepřipojí "černé duše". Pokud si však přejete přidávat klienty do ISPadmin na router postupně ze starého systému, musíte tuto aplikaci pravidel firewallu dočasně vyřadit, jinak by Vám systém původní klienty "odstřihnul".
Ping size	Zde můžete specifikovat velikost pingu.
SNMP community	Heslo potřebné pro získávání SNMP informací ze zařízení. Toto heslo se nastavuje ve Winboxu v menu IP->SNMP. Číst dál...
SNMP port/Verze SNMP	V případě, že se nejedná o defaultní hodnotu.
SSH user/heslo	Uživatelské jméno/heslo pro přihlášení do routeru pomocí služby SSH.
SSH port	Standardně port 22. Pokud používáte jiný, změňte jej na vlastní použitý port.
API port	Defaultní port je 8729, zde můžete vložit jiný.
Port webového rozhraní	Opět vepište jiný než defaultní.
MAC filter	Jedná se o pravidlo firewallu. Je vytvořena vazba IP adresy s MAC adresou. Klient, u kterého nevyhovuje tato vazba adres se sice připojí k danému AP, ale všechny jeho pakety budou na tomto AP zahozeny. Více o MAC filtru v sekci FIREWALL zde.
Používat wireless MAC filter	Omezení přístupu na AP pomocí Wireless Access Listu. Vyžaduje funkční API. Klient, který není uveden mezi povolenými MAC adresami, se nebude schopen připojit na toto AP. Pokud je filtr aktivní, tak se MAC adresy klientů propíší do Mikrotiku do /interface wireless access-list. Do wireless filteru se propisuje MAC adresa "koncového zařízení" uvedená v kartě klienta. Pokud není tato MAC uvedena a je uvedena MAC adresa klienta, tak se do Mikrotiku propíše tato MAC klienta.
Seznam MAC adres	Systém automaticky načítá MAC adresy z routeru 1x za hodinu.
Aktivovat radius	Aktivace technologie RADIUS - rozsáhlé možnosti ověřování a také pohodlné poskytování přípojných míst mobilním uživatelům. Je nutné mít zakoupen modul Radius. Dále vyplňte Heslo.
Přihlášení techniků do Mikrotiků přes RADIUS	Použijte v případě, že si nepřejete, aby měl kdokoliv přístup na určitý router. Číst dál...
Restart routeru	Pokud router čas od času zamrzá, můžete zde nastavit naplánovaný restart (ideálně noční hodiny) a jeho periodicitu.



Firewall

Doplnění vlastních pravidel firewallu pro router. Více o pravidlech firewall v sekci FIREWALL zde.

Základní přehledové informace o routeru jsou na první pohled viditelné:

• jméno, ID, typ routerboard/routerOS, adresa
• IP adresa, QOS (router, na kterém se provádí, pokud ne lokálně), nadřazené zařízení
• offline time (+ Poslední uptime) nebo u online routerů ping, uptime a CPU, teplota routeru, využití flash paměti (najeďte myší na obrázek s % a zobrazí se celkové množství flash paměti i využité množství v MB)
• API SSH SNMP: informace o aktivním rozhraní routerů (aktivní rozhraní zeleně)
• Následující nastavení se provádí při přidávání/editaci routeru



  WLAN FILTER	Znamená, že je implementován wireless filter
  MACFILTER	Kliknutím na ikonu se zobrazí přehled klientů s nastavenou MAC adresou. Zde kliknutím na tlačítko Smazat MAC adresy provedete vymazání všech MAC adres u klientů. Tím je přístup těmto klientům povolen a neprovádí se kontrola na MAC adresy. MAC adresa se opět automaticky načte během hodiny (pokud je klient připojen).
  FIREWALL	Informace o aktivním firewallu na routeru
  DHCP	Informace o aktivním DHCP serveru - router poskytuje IP adresy ostatním zařízením.
  RADIUS	Kliknutím na ikonu se zobrazí informace o Radiusu na tomto routeru. Tlačítko Odemknout: Když se klient typu Radius poprvé připojí na Internet přes určitý router a zároveň má v nastavení služby Internet - Radius zaškrtnuto Uzamknout uživatele, tak se tento klient napevno sváže s tímto routerem (přes který poprvé přistupoval k Internetu) a již se nemůže k Internetu připojit prostřednictvím jiného routeru. Pokud mu ale chcete dovolit, aby se mohl připojovat z jiného routeru (opět jen z jednoho určitého), klikněte na tlačítko Odemknout. Poté stačí, aby se klient přihlásil k Internetu prostřednictvím jiného routeru, a nadále bude moci přistupovat k Internetu zase již jen prostřednictvím nového routeru. Pokud klientovi chcete povolit přihlašování k Internetu z kteréhokoliv routeru, nezaškrtávejte v nastavení služby Internet - Radius volbu Uzamknout uživatele. Číst dál...
  SYSLOG	Kliknutím zobrazíte informace o syslogu. Zde je možné zobrazit veškeré v nastavení zvolené logované události pro tento router. Všechny tyto informace je možné přehledně třídit podle routeru, priority (typu události) nebo vyhledávat ve sloupcích IP a Zpráva fulltextem pomocí Hledej. Také je zde možnost okamžitě vymazat všechny záznamy u tohoto routeru pomocí Odstranit záznamy. Číst dál...

• Notifikace přes nagios aktivní/neaktivní: Všechny routery a zařízení k nim připojená jsou automaticky monitorovány systémem Nagios. Konfigurace pro Nagios se vytváří automaticky podle nastavení zadaných v administračním rozhraní.

Pod routerem se nachází následující přehled souvisejících zařízení:

Síťové rozhraní	Přehled přidaných síťových zařízení Kliknutím na zobrazíte detailní grafy přenosů.
Zařízení připojené k routeru	Přehled připojených zařízení / : Neaktivní/aktivní notifikace Nagios Kliknutím na zobrazíte statistiku pingu, ping provede ping na zařízení. : zobrazí grafy zařízení : Alerty na zařízení, více o alertech zde : Fotogalerie : Editace zařízení : Výmaz zařízení

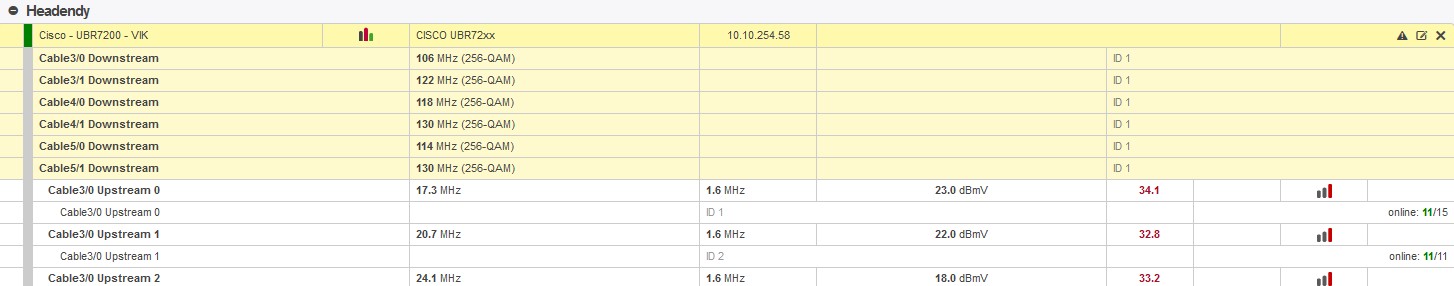

Headendy	Přehled headendů na routeru s jednotlivými frekvencemi Kliknutím na zobrazíte statistiku pingu : Alerty na zařízení, více o alertech zde : Fotogalerie : Editace zařízení : Výmaz zařízení
Switche	Přehled připojených switchů - viz Switche.
Koncová zařízení klientů	Typ koncového zařízení instalovaného u klienta. Nastavuje se v Hardware Nastavení Koncové zařízení. Kliknutím na zobrazíte statistiku pingu, ping provede ping na zařízení.
Wifi klienti na přípojných bodech	Na konkrétním zařízení si vytvoříte přípojný bod a nastavíte, kde se bude provádět shaping (QOS provádět na routeru). V editaci služby Internet přiřadíte k tomuto přípojnému bodu klienty. Klíč show_hw_end_equipment v Nastavení Syst. nastavení Obecné nastavíte na 1.
